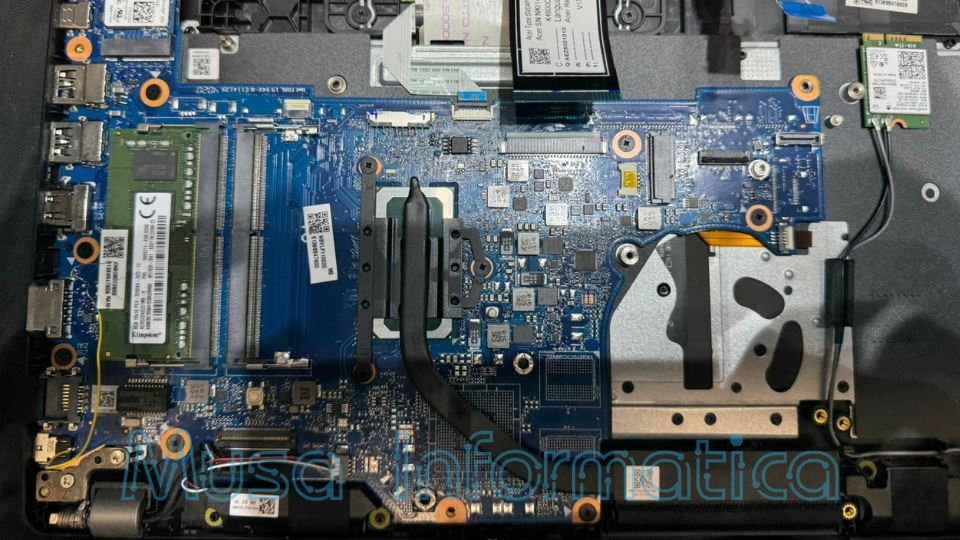

In laboratorio sono arrivati tre notebook Acer TravelMate TMP214-52 con un difetto apparentemente identico e piuttosto netto: nessun segno di vita. I portatili non mostravano LED accesi, non reagivano al pulsante di accensione e, collegati all’alimentatore da banco, non evidenziavano alcun assorbimento significativo.

In casi di questo tipo la prima impressione può far pensare a un guasto importante sulla linea principale di alimentazione o a un problema più esteso nella gestione del power management. Per questo motivo l’intervento è iniziato con i controlli di base: verifica della presenza dei 19V in ingresso, ricerca di eventuali cortocircuiti sulle linee principali e controllo dei segnali fondamentali che permettono alla scheda madre di avviare la sequenza di accensione.

La particolarità del caso era però la ripetitività del difetto. Tre macchine identiche, tutte ferme nello stesso modo, suggerivano la possibilità di un problema ricorrente su questo modello. Incrociando le misurazioni effettuate in laboratorio con alcune esperienze condivise dalla comunità tecnica di Bad Caps, il sospetto si è concentrato sulla linea ACDET, collegata al rilevamento dell’alimentatore e alla gestione dell’alimentazione in ingresso.

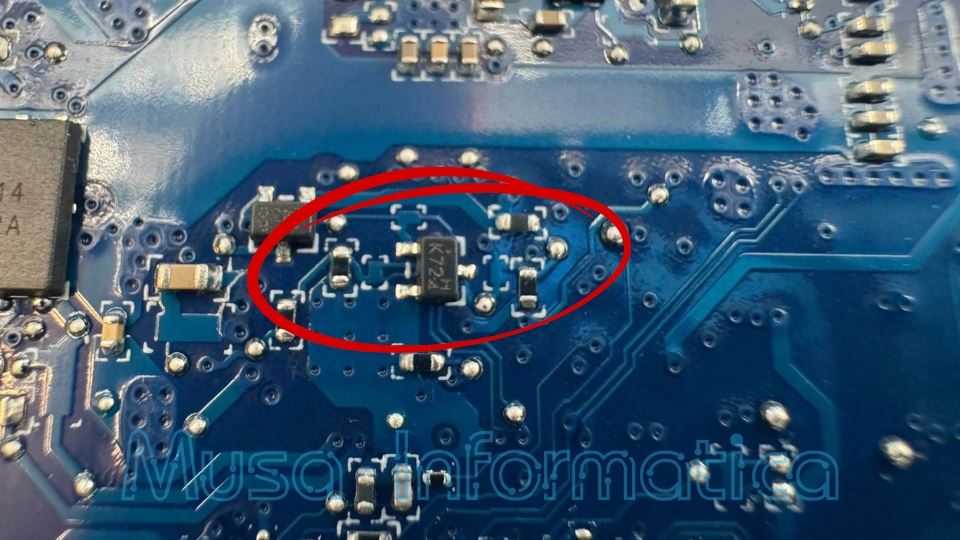

Il componente critico individuato è stato il MOSFET PQ17. Questo piccolo componente può impedire alla scheda madre di riconoscere correttamente la presenza dell’alimentazione, bloccando di fatto l’intera sequenza di avvio. Anche se i 19V risultano presenti in alcuni punti della scheda, il notebook può restare completamente spento perché il circuito di controllo non riceve o non interpreta correttamente il segnale necessario per abilitare le fasi successive.

Dopo le verifiche strumentali, il MOSFET PQ17 è stato rimosso dalle schede madri dei tre notebook. Una volta effettuato l’intervento, i portatili sono tornati ad accendersi regolarmente, confermando la diagnosi iniziale e permettendo di recuperare tre macchine che, a un primo controllo, potevano sembrare definitivamente compromesse.

È un esempio molto chiaro di quanto sia importante procedere con metodo nella diagnostica elettronica. Davanti a un dispositivo completamente morto, la sostituzione della scheda madre non è sempre l’unica strada. Con misurazioni corrette, confronto con casistiche note e un intervento mirato sui componenti della linea di alimentazione, è spesso possibile individuare il guasto reale e riportare in funzione dispositivi ancora perfettamente recuperabili.

In questo caso, un difetto noto e ben circoscritto ha permesso di risolvere il problema in modo preciso, evitando sprechi e restituendo piena operatività a tre Acer TravelMate apparentemente senza vita.
